近日，國網江西省電力有限公司采用河北云酷科技有限公司設計的基于UWB技術的三維可視化人員定位系統來進行人員的安全管理工作，目前該項目已進入現場部署階段，預計到2021年4月進入運行階段。該項目的部署，為國網江西省電力有限公司變電站的安全管理問題上提供有效的幫助。

變電站是電力傳輸?shù)年P(guān)鍵環節，是電力系統中變換電壓、接受和分配電能、控制電力流向和調整電壓的電力設施。

變電站的變電工區是典型的高危工作區域，是電力傳輸領域的重中之重，稍不注意就容易發生重大事故。變電站對人員定位安全管理的需求主要體現在三點：

1、生產區域安全作業需求

傳統的安全作業主要是通過視頻監控，在那個無線定位技術還比較粗糙，定位精度在米級的時代，視頻和定位聯動是不可想象的事情。純粹管理人員的模擬視頻查看是主流的安全作業監控手段，對距離等的報警主要是依靠人的經驗，量化程度低，安全隱患大。

2、日常巡檢的需求

變電站的輸電線路和設備，需要每天定期的進行巡檢，包括溫度、電弧等都是可能導致重大事故的前兆，需要在不間斷的巡檢中發現問題，解決問題，有條件的地方可以是24小時不間斷的進行巡檢，將事故的可能性降低。原先的依托人員的巡檢，位置信息不精準，時間控制不仔細，因此有極大的改進的余地。

3、數據集中分析展示

通常變電站已經建設安全生產管理相關視頻監控系統和生產管理等系統。但系統各自獨立，系統之間沒有實現信息流的橫向貫通與數據的縱向集成，如現場視頻信息、人員定位信息、生產信息等都散落在各相應子信息系統中。

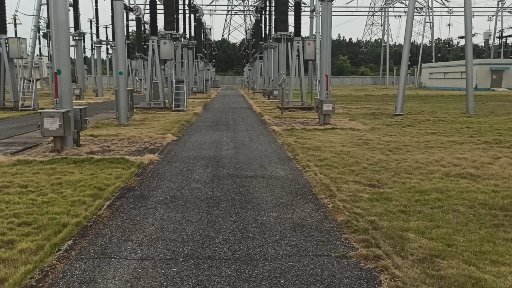

國網江西省電力有限公司變電站

云酷科技在工業安全管理領域有著豐富的經驗。在此次項目中，云酷科技通過對變電站實際人員安全管理需求的深入解讀，結合變電站的安全管理特點，有針對性的進行了硬件設備的部署和軟件系統的開發，打造了契合變電站實際情況的人員定位系統，用于進行全方位的智慧化人員安全管理。

系統框架

人員定位系統由數據采集端、服務器端、客戶端共同組成，通過三個部分的有機結合，分別實現定位數據的采集上傳、定位數據解算、定位數據展示等。

數據采集端：采集端硬件包括定位標簽、定位錨點、激勵器和通訊基站。定位標簽和定位錨點之間通過UWB信道實時測距，測距信息通過LoRa無線網絡上傳到通訊基站，通訊基站通過有線網絡上傳服務器。

服務器端：服務器端安裝計算程序和數據庫，主要用于存儲、計算采集端上報的數據，得出具體位置坐標。

客戶端：客戶端主要負責基本信息的錄入及數據展示的界面。錄入的信息包括人員及定位卡的基本信息、設備的信息、地圖的基本信息；顯示的信息包括地圖顯示、人員圖標及位置顯示、各類報警信息、各類查詢結果顯示、各分類統計信息顯示等。

人員定位系統功能

1、三維展示模塊

系統平臺采用三維地圖作為基礎，實現變電站整體的三維場景瀏覽、報警監控、重要數據統計、人員精確定位、歷史軌跡查詢、作業票導入、電子圍欄、作業過程管控等功能。提供鳥瞰、導航、自由行走等多種展示方式。

2、監控中心模塊

在監控中心顯示三維地圖、電子圍欄信息、報警信息等，安保人員在監控中心就可以全方位的掌握全廠安防信息。在應急事件處置中，可顯示現場實景監控，實現應急指揮中心功能。

3、人員定位模塊

人員定位功能包括身份識別（電子標簽的唯一性）、實時定位、人員追蹤、重點人員監控、人員主動/靜止報警功能。通過UWB高精度定位技術，實現人員的動態、靜態精準定位，誤差達到亞米級。

4、歷史軌跡查詢模塊

歷史軌跡由不同時間段不同區域變化歷史和在三維地圖上的軌跡路徑變化兩部分組成。歷史軌跡查詢支持多種不同的模式，單人模式、多人模式以及熱力圖模式。歷史軌跡查詢時可軌跡進行快進、暫停、慢放以及拖動時間軸進行定點播放，多種不同的數據及查看方式方便管理人員對歷史數據的有效分析和利用。

5、虛擬圍欄模塊

電子圍欄支持在三維地圖上進行可視化配置，通過簡單的單擊和雙擊操作可設置各種不同形狀的多邊形虛擬電子圍欄，方便快捷。

虛擬隔離圍欄按類型分為固定、臨時和自動圍欄，固定電子圍欄設置完成立即生效，臨時電子圍欄可根據設定的時間段內生效，自動圍欄可根據兩票信息自動生成相應的圍欄，防止非作業人員闖入，兩票結束后自動關閉圍欄。

電子圍欄按照?qǐng)?bào)警種類可分為闖入報警圍欄、靠近報警圍欄、超時報警圍欄，用戶可根據不同作業區域不同要求設置不同的報警規則。

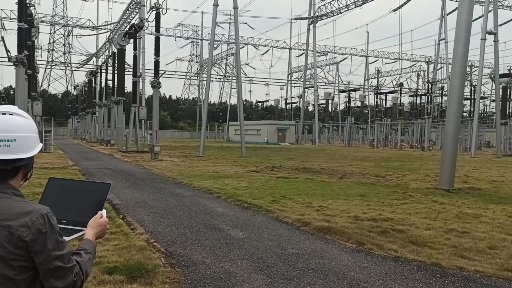

云酷科技工程師現場測量數據

目前國網江西省電力有限公司變電站的人員定位系統已完成初步部署，從軟件功能到現場實施均獲得了客戶的充分肯定，這也再次證明了云酷科技在電力行業安全領域的實力。未來云酷科技仍將繼續為電力企業提供各種更智能、更實用、更可靠的安全管理軟硬件，助力電力企業實現智慧化轉型，實現真正的智慧安全。
